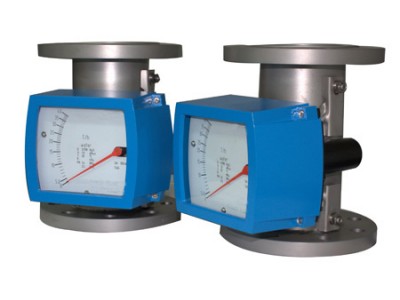

LS-LZ系列乙炔流量计（金属管浮子流量计）采用可变面积式测量原理生产研究，适用于测量液体，气体。全金属结构，有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。具有 0-10mA，4-20mA的标准模拟量信号输出和现场指示。累积，数字通讯，现场修改测量参数，不同的供电方式功能，带有磁性过滤器和特殊规格品种。广泛应用于，石油、化工、发电、制药、食品、水处理等。复杂，恶劣环境条件，及各种介质条件的流量测量过程中。主要特点：1、坚固的全金属结构设计型浮子流量计2、采用独立概念设计的测量管指示器3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量系统4、低压力损失设计5．适用于小口径和低流速介质流量测量。6．工作可靠，维护量小，寿命长。7．对于直管段要求不高。8．较宽的流量比10：1。9．双行大液晶显示，可选现场瞬时/累积流量显示，可带背光。10．单轴灵敏显示。11．非接触磁耦合传动。12．全金属结构，适于高温、高压和强腐蚀性介质。13．可用于易燃、易爆危险场合。14．可选二线制、电池、交流供电方式。15．带有数据恢复，数据备份及掉电保护功能。◇测量范围：水（20℃）1-200000 l/h 空气（20℃，0.1013MPa）0.03－4000m3/h；参见流量表，特殊流量可订制◇量 程 比：标准型10:1◇精 度：标准型1.0级；特殊型0.5级◇压力等级：标准型：DN15－DN50 4.0MPa DN80-DN200 1.6MPa 特殊型：DN15－DN50 25MPa DN80-DN200 16MPa 夹套的压力等级为1.6MPa；特殊型在选型和订货前应与工厂协商◇压力损失：7kPa-70kPa◇介质温度：标准型：－80℃-+200℃； PTFE：0℃－85℃。 高温型：可达400℃◇介质粘度：DN15：η<5mPa.s(F15.1-F15.3) η<30mPa.s(F15.4-F15.8) DN25：η<250mPFa.s DN50-DN150：η<300mPa.s◇环境温度：液晶型－30℃－+85℃ 指针型－40℃－+120℃◇连接形式：标准型：DIN2501标准法兰 特殊型：由用户指定的任意标准法兰或螺纹◇电缆接口：M20*1.5◇供电电源：标准型：24VDC二线制4－20mA（10．8VDC－36VDC） 交流型：85－265VAC 50HZ 电池型：3.6V@7.5AH锂电池，可连续使用三年以上。◇报警输出：上限或下限瞬时流量报警 集电极开路输出（100mA@30VDC内部阻抗100欧） 继电器输出（触点容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）◇脉冲输出：累积脉冲输出，间隔50毫秒◇液晶显示：瞬时流量显示数值范围：0－50000 累计流量显示数值范围：0－99999999(可带小数点）◇防护等级：IP65◇防爆标志：本安型iaⅡCT5；隔爆型dⅡBT6选型表：
| 通经（mm） | 流量范围 | 压力损失kPa | |||
| 液体L/h* | 气体M3/h* | 液体 | 气体 | ||
| 常规型 | 防腐型 | 常规型，防腐型 | |||
| DN15 | 2.5～25 | --- | 0.07～0.7 | 6.5 | 7.1 |
| 4.0～40 | 2.5～25 | 0.11～1.1 | 6.5 | 7.2 | |
| 6.3～63 | 4.0～40 | 0.18～1.8 | 6.6 | 7.3 | |
| 10～100 | 6.3～63 | 0.28～2.8 | 6.6 | 7.5 | |
| 16～160 | 10～100 | 0.40～4.0 | 6.8 | 8.0 | |
| 25～250 | 16～160 | 0.7～7.0 | 7.2 | 10.8 | |
| 40～400 | 25～250 | 1.0～10 | 8.6 | 10.0 | |
| 63～630 | 40～400 | 1.6～16.0 | 11.1 | 14.0 | |
| DN25 | 100～1000 | 63～630 | 3～30 | 7.0 | 7.7 |
| 160～1600 | 100～1000 | 4.5～45 | 8.0 | 8.8 | |
| 250～2500 | 160～1600 | 7～70 | 10.8 | 12.0 | |
| 400～4000 | 250～2500 | 11～110 | 15.8 | 19.0 | |
| DN40 | 500～5000 | --- | 12～120 | 10.8 | 9.8 |
| 600～6000 | ---- | 16～160 | 12.6 | 16.5 | |
| DN50 | 630～6300 | 400～4000 | 18～180 | 8.1 | 8.6 |
| 1000～10000 | 630～6300 | 25～250 | 11.0 | 10.4 | |
| 1600～16000 | 1000～10000 | 40～400 | 17.0 | 15.5 | |
| DN80 | 2500～25000 | 1600～16000 | 60～600 | 8.1 | 12.9 |
| 4000～40000 | 2500～25000 | 80～800 | 9.5 | 18.5 | |
| DN100 | 6300～63000 | 4000～40000 | 100～1000 | 15.0 | 19.2 |
| DN150 | 20000～100000 | --- | 600～3000 | 19.2 | 20.3 |
安装说明为了能让金属管浮子流量计正常工作且能达到一定的测量精度，在安装流量计时要注意以下几点：1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而过流量计,且垂直度优于2°,水平安装时水平夹角优于2°；2、为了方便检修和更换流量计、清洗测量管道，安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀；3、金属管浮子流量计入口处应有5倍管径以上长度的直管段，出口应有250mm直管段；4、如果介质中含有铁磁性物质，应安装磁过滤器；如果介质中含有固体杂质，应考虑在阀门和直管段之间加装过滤器；5、当用于气体测量时，应保证管道压力不小于5倍流量计的压力损失，以使浮子稳定工作；6、为了避免由于管道引起的流量计变形，工艺管线的法兰必须与流量计的法兰同轴并且相互平行，管道支撑以避免管道振动和减小流量计的轴向负荷，测量系统中控制阀应安装在流量计的下游：7、测量气体时，如果气体在流量计的出口直接排放大气，则应在仪表的出口安装阀门，否则将会在浮子处产生气压降而引起数据失真。8、安装PTFE衬里的仪表时，法兰螺母不要随意不对称拧得过紧，以免引起PTEF衬里变形；9、带有液晶显示的仪表，要尽量避免阳光直射显示器，以免降低液晶使用寿命；带有锂电池供电的仪表，要尽量避免阳光直射、高温环境（≥65℃）以免降低锂电池的容量和寿命。10、用于小口径和低流速介质流量测量：工作可靠，维护量小，寿命长；对于直管段要求不高；较宽的流量比10：1；双行大液晶显示，可选现场瞬时/累计流量显示，可带背光单轴灵敏指示；非接触磁耦合传动。
