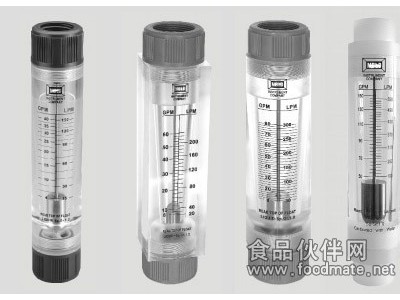

一、概述管道式玻璃转子流量计也属转子（或称浮子）流量计，测量管选用优质透明玻璃。主要应于净水处理及环保工程配套，管道式玻璃转子流量计也可用于化工、石油、轻工、医药、化肥、食品、造纸及科学研究等部门，用来测量液体单相非脉动的流量。管道式玻璃转子流量计具有透明度高、读数直观、不易破裂、重量轻、寿命长、安装连接文便等特点。二、管道式流量计技术参数管道式玻璃转子流量计是一种以玻璃为主体的新型流量计，用于测量水流量。特点是外形美观、重量轻、清晰度高、不易破例、使用寿命长。技术参数
LKLZBY-G系列流量计技术参数
外型尺寸
| 型号 | 尺寸 (mm) | ||
| A | B | C | |
| LKLZB-15G | 210 | 180 | 32 |
| LKLZB-20G | 278 | 236 | 45 |
| LKLZB-25G | 265 | 235 | 51 |
| LKLZB-40G | 306 | 235 | 51 |
| LKLZB-50G | 380 | 270 | 75 |
注：
①LZBY有机玻璃转子流量计耐温<70℃，耐压0.4Mpa.
②无接咀表示流量计本体螺纹尺寸，有接咀表示流量计接咀外螺纹尺寸。
③特殊规格、流量经双方协商确认可按用户要求设计加工。
| 型号 | 流量范围 | 介质 | 备注 | A | B | C | 接口螺纹 | |
| LZB-10 | LZB-1001G | 0.1~1 GPM/0.5~4LPM | 水 | 圆形 | 210 | 160 | Ø32 | ZG1/2”、ZG3/8” |
| LZB-1002G | 0.2~2 GPM/1~7LPM | |||||||
| LZB-1005G | 0.5~5 GPM/2~18LPM | |||||||
| LZB-25 | LZB-2510G | 1~10 GPM/5~35LPM | 水 | 圆形 | 278 | 211 | Ø45 | ZG1” |
| LZB-2516G | 2~16 GPM/4~60LPM | |||||||
| LZB-2520G LZB-2535G | 2~20 GPM/10~70LPM 5-35GPM/12-120LPM | |||||||
| LZB-2510G-S | 1~10 GPM/5~35LPM | 水 | 方形 | 296 | 228 | Ø45 | ZG1” | |
| LZB-2516G-S | 2~16 GPM/4~60LPM | |||||||
| LZB-2520G-S | 2~20 GPM/10~70LPM | |||||||
| LZB-40 | LZB-4040G | 4~40 GPM/15~150LPM | 水 | 圆形 | 302 | 230 | Ø68 | ZG1-1/2” |
| LZB-4060G | 6~60 GPM/25~250LPM | |||||||
| LZB-4080G | 8~80GPM/30~300LPM | |||||||
| LZB-40100G | 10~100 GPM/50~350LPM | |||||||
| LZB-4040G-S | 4~40 GPM/15~150LPM | 水 | 方形 | 302 | 230 | Ø68 | ZG1-1/2” | |
| LZB-4060G-S | 6~60 GPM/25~250LPM | |||||||
| LZB-4080G-S | 8~80GPM/30~300LPM | |||||||
| LZB-40100G-S | 10~100 GPM/50~350LPM | |||||||
| LZB-50 | LZB-50150G | 50~150GPM/190~550LPM | 水 | 圆形 | 380 | 310 | Ø75 | ZG2” |
